插入式电磁流量计 CHLED-100

产品价格: < 面议
产品型号:CHLED-100
 牌:春辉
公司名称:?#19981;?#26149;辉仪表线?#24405;?#22242;有限公司
  地:?#19981;?#28353;州
发布时间:2013-05-29
浏?#26469;?#25968;:
更多
立即询价 在线咨询

产品简介

插入式电磁流量计用来测量导电的液体,特别适用于大口径的管道测量, 广泛应用于石油、化工、冶金、电力、造纸、食品、水处理等行业。*大优点是抗振性能特别好,无零点漂移,可靠性高。

产品详细信息

一、概述:
     插入式电磁流量计用来测量导电的液体,特别适用于大口径的管道测量, 广泛应用于石油、化工、冶金、电力、造纸、食品、水处理等行业。*大优点是抗振性能特别好,无零点漂移,可靠性高。 通过长时间对电磁流量计进行的大量波形分析和频谱分析,设计出*佳的探头形状、壁厚,高?#21462;?#25506;头杆直?#37117;?#19982;之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而*大限度的克服涡街流量计存在的固有自振荡频?#35782;?#20449;号的影响这个通病。
    LDE系列电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内**,技术达到国内**水平。
   LDE系列电磁流量计在满足现场显示的同?#20445;?#36824;可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工?#23548;?#26415;和管理部门。
LDE系列电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、?#20811;帷?#24378;碱液体的体积流量。
二、工作原理:
     插入式电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中,测量管内的导电介质相当于法拉第试验中的导电金属杆,上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过?#20445;?#21017;会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶,特氟隆等)实现与流体和测量电极的电磁隔离。
    在管网供水中,越来越多的流量计用于大用水户计量、区域计量系统中,以减少漏失率。实现在管网中的漏耗监控,需要对用水量?#31995;?#30340;夜间进行监测。
插入式电磁流量计可以提供双向的高精度测量,是漏损检测的理想流量计。同?#20445;?#26480;出的重复性,保证只有真正的流量突变才被检测。
三、产品特点:
   1、可实现?#27426;?#27969;拆装传感器,可实现放大器与传感器分离(分离距离15m)。采用16位嵌入式微处理器,运算速度快, 精度高,可编程频?#23454;?#39057;矩形波励磁,提高了流量测量的稳定性,功耗低。
2、采用消扰电路和抗振传?#22411;罰?#20351;仪表具有?#27426;?#25239;环境振动性能。
3、压力损失小,量程范围宽,范围度达10-25。管道内无可动部件,无阻流部件,测量中几乎没有附?#21451;?#21147;损失
4、无可动部件,长期稳定,结构简单便于安装和维护。采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
5、可测介质温度达+250℃。
6、、测量不受流体密?#21462;?#31896;?#21462;?#28201;?#21462;?#21387;力和电导?#26102;?#21270;的影响;

7、、测量管内无阻碍流动部件,无压损,直管段要求?#31995;停?

8、、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;

9、、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;

10、、转换器可与传感器组成一体型或分体型;

11、转换器采用16位高性能微处理器,2x16LCD显示,参数设定?#22870;悖?#32534;程可靠;高清晰度背光LCD显示,全中文菜单操作,使用?#22870;悖?#25805;作简单,易学易懂。

12、流量计为双向测量系统,内装三个积算器:正向总量、反向总量?#23433;?#20540;总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;

13、转换器采用表面安装技术(SMT),具有自检和自诊断功能
14.具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
15、小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)
四、技术参数:
  1.测量介质: 气体、液体、蒸气
  2.连接方式:法兰卡装式、法兰式、插入式
  3.口?#35910;?#26684; 法兰卡装式口径选择 25,32,50,80,100
  4.法兰连接式口径选择 100,150,200
  5.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s
     正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
  6.测量精度 1.0级 1.5级 2.5级
  7.被测介质温度:常温–25℃~100℃
  8.高温–25℃~150℃ -25℃~250℃
  9.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
  10.脉冲占空比约50%,传输距离为100m
  11.脉冲电流远传信号 4~20 mA,传输距离为1000m
  12.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
  13.材质 不锈钢, 铝合金
  14.电源 DC24V或锂电池3.6V
  15.防爆等级 本安型iaIIbT3-T6   防护等级 IP65
五、型号规格:
型号
口径

CHLDE
15~2600


代号
安装形式

Y
一体式
F
分体式

代号
转换器型号
ZA
圆形
ZB
方形

代号
输出信号
I.4
4~20mA
f
频率 1KHz
Rs
串行通讯(485)
C
控制输出

代号
防爆要求
N
无防爆
EX
防爆(仅适用于分体式)

代号
介质温度
T1
≤65℃
T2
≤120℃
T3
≤180℃(仅适用于分体式)

代号
内衬材质
NE
氯丁橡胶(≤65℃)
PTFE
聚四氟乙烯(≤189℃)
PVC
聚氯乙烯(≤70℃)

代号
电极材质
316L
不锈钢
HC
哈氏合金C
HB
哈氏合金B
Ti
Ta
电磁流量计选型型谱


型 号:
CHLDE系列
口 ?#21486;?/span>
DN350 - DN2000
精 度:
± 1.5%测量值标准 ±1.0%测量值特殊 ± 0.5%测量值高精度
*低导电率 :
5μs/cm
测量范围 :
推荐使用范围: 0.5m/s~10m/s连续可调
*大使用范围:0.2m/s~15m/s连续可调
介质温度 :
-20- +150℃
环境温度 :
-20- +60℃
流体压力 :
≤ 1.6MPa
防护等级 :
传感器  转换器
IP67  IP67
IP68  IP67
材 质:
探头材质为 304不锈钢, 电极材质为316不锈钢,绝缘层为PTFE.
电气接口 :
M20×1.5,1/2〞NPT
显示方式 :
标准双线液晶显示 ,可同时显示瞬时和累积流量。
电 源:
220VAC 50HZ 24VDC
防爆等?#21486;?/span>
Exd[ia]iam ll CT5
信号输出:
1、开关量可设为: 脉冲输出(*高1000HZ);
高 /低流量报警;
?#23637;?#25253;警;
流量方向示意;
?#25910;?#25253;警;
2、电流输出:4-20mA输出。
组态方式:
1、通过三个手动键现场组态。
2、通过遥控器现场组态。
3、通过手操器进行现场组态。
记忆:EEPROM?#25442;?#28040;失之记忆体,无需电池保存。

口?#37117;?#27969;量的选择
公称通径(mm)
可测量流量范围(m3/h)
?#34892;?#27979;量流量范围(m3/h)
200
5.652~1356
33.912~1130.4
250
8.8313~2119
52.9875~1766
300
12.717~3052
76.302~2543
350
17.31~4154
103.86~3461
400
22.61~5425
135.65~4521
450
28.62~6867
171.68~5722
500
35.33~8478
211.95~7065
600
50.87~12208
305.2~10173
700
69.24~16616
415.4~13847
800
90.44~21703
542.6~18086
900
114.46~27468
686.7~22890
1000
141.3~33912
847.8~28260
1200
203.5~48833
1221~40694
1400
277~66467
1662~55389
1600
361.8~86814
2171~72345
1800
457.9~109874
2747~91562

六、安装:
传感器安装上游直管段不低于5D(D:管?#21486;?#19979;游直管段不低于2D
安装方式:
(一)垂直安装,传感器插入管道时应与管道断面的垂直直?#37117;?#35282;小于5°,适用于测量管道振动小的清洁介质。
(二)倾斜安装,其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径?#20063;?#37327;介质中含有其它杂质的液体流量测量,该安装方式水阻小,不?#30636;?#25346;。
插入式电磁流量传感器插入点有?#34903;址?#27861;:一是插入到被测管道的中心轴线上,二是插入到管道内壁为管道的0.25D处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控?#21697;?#38376;或采用低压供水。
3、将DN50球阀安装到安装底座上。注意球阀的长空腔向上,检查球阀是否能全开全关、将压紧螺?#35889;?#21387;紧螺母和橡?#22909;?#23553;圈安装到球阀上。松开定位螺母。将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一?#38534;?br />
七、产品照片:

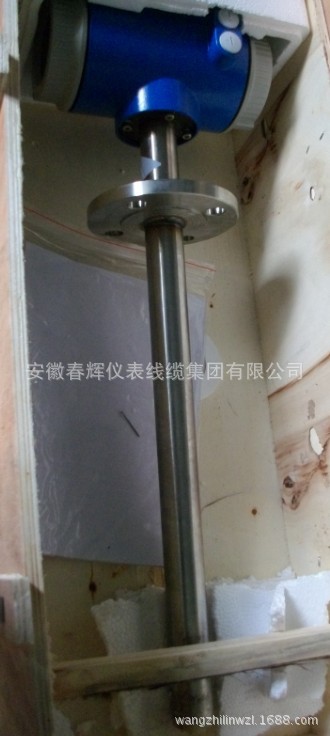

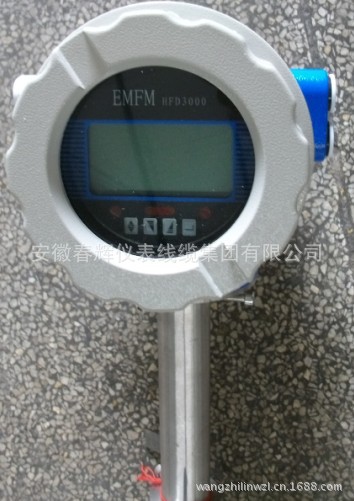

插入式电磁流量计插入式电磁流量计1插入式电磁流量计表头

undefined

undefinedundefined




QQ截图20171113102947插入式
undefinedundefined

undefined

undefined
undefined

undefined

undefinedundefined
undefined
